電力電纜的基本知識

什么是電力電纜？

在金屬線芯上進行絕緣擠包纏繞，用防護材料進行屏蔽、密封，能夠傳輸電能的特殊導線。主要包括線芯、絕緣、防護、密封。

按照電壓等級分類：

低壓電力電纜：3kV及以下；

中壓電力電纜：6kV~35kV；

高壓電力電纜：66kV~110kV；

超高壓電力電纜：220kV~500kV；

特高壓電力電纜：750kV；1000kV。

按照絕緣材料劃分電纜類型:

1、交聯聚乙烯絕緣電纜

2、聚氯乙烯（PVC）絕緣電纜

3、聚乙烯（PE）絕緣電纜

4、橡膠絕緣電纜

5、粘性油紙絕緣電纜

6、不滴流油紙絕緣電纜

7、充油電纜

8、充氣電纜

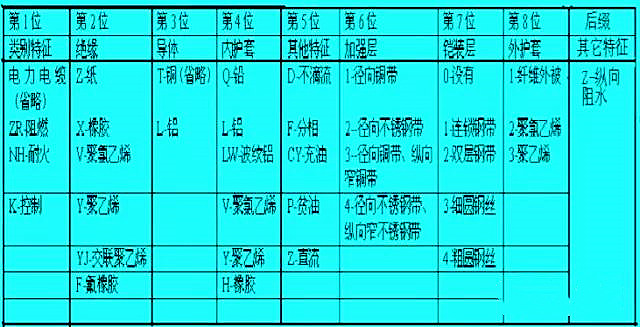

電纜規格型號的含義

比如：ZR-YJY22-8.7/10kV-3×240

①前半部分表示型號：ZR-YJY22

阻燃交聯聚乙烯絕緣銅芯聚乙烯內護套雙層鋼帶鎧裝聚氯乙烯外護套。

②后半部分表示規格：8.7/10kV-3×240

電纜設計的相電壓U0為8.7kV；電纜設計的線電壓U為10kV；三個線芯，每芯標稱截面為240㎜2。

電纜網中的兩個電壓概念:

①電力系統電壓：電力系統正常運行時的額定電壓。如220V、380V、10kV、35kV、110kV、220kV、500kV等。

②電纜產品電壓：表示為U0/U（Um）。如；6/10(12)kV、8.7/10(12)kV、21/35(40.5)kV、26/35(40.5)kV、64/110(126)kV。

其中：U0：相電壓；U：線電壓；Um：設備可承受的“最高系統電壓”的最大值（最高電壓）。
