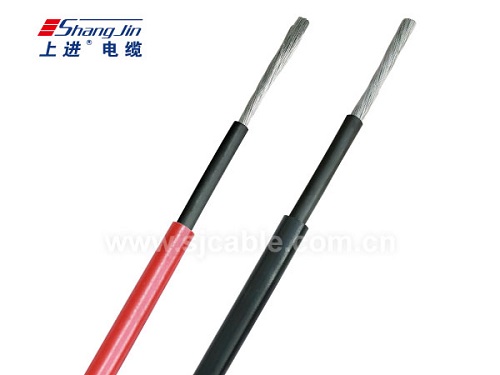

一、光伏直流線纜紅黑兩色在電路中的標識區別

在光伏直流線纜中，紅色和黑色有著明確的標識區別。紅色線纜一般代表正極，而黑色線纜則代表負極。這一標識區別是基于直流電路的基本特性，在直流電路中，電流是從正極流向負極的。這種明確的顏色標識有助于在光伏系統的電路搭建、維護以及故障排查等過程中，快速準確地識別電路的極性。例如，在光伏電站中，眾多的線纜連接在一起，如果沒有明確的顏色標識，要確定哪條線纜是正極、哪條是負極將會非常困難，可能會導致接線錯誤，進而影響整個光伏系統的正常運行。此外，在實際的光伏系統中，不僅僅是線纜的顏色來標識極性，在電纜兩端或頭部通常還會加裝其他標識，例如條紋、字母標識、標簽、地標及線束、接頭、截線盒外部特殊標識等，這些標識與線纜顏色標識相結合，進一步確保電路連接的準確性。這是因為在復雜的光伏電站環境中，僅依靠顏色可能會因為光線、線纜老化等因素而產生誤判，多種標識方式的結合能夠提高識別的準確性和可靠性。

二、從物理和電氣特性角度看紅黑兩色的區別

從物理角度來看，紅色和黑色線纜本身并沒有因為顏色而產生物理特性的差異。它們都是由導體（通常是鍍錫銅線等）和絕緣護套（如交聯聚烯烴等）組成。然而，從電氣特性角度出發，由于它們分別代表正極和負極，在電路中的作用和電氣連接方向有所不同。在光伏系統中，光伏板產生直流電，紅色的正極線纜負責將電流從光伏板的正極輸出，而黑色的負極線纜負責將電流傳輸回相應的負極部分，例如傳輸?shù)侥孀兤鞯仍O(shè)備。在整個電路中，正極和負極的電氣特性是相互關聯的，正極的電壓相對高于負極，并且電流沿著從正極到負極的方向流動。如果線纜連接錯誤，例如將紅色正極線纜誤接到負極，黑色負極線纜誤接到正極，那么電路中的電流方向?qū)聪?，這可能會對光伏組件、逆變器等設備造成損害。例如，一些光伏組件內部的二極管等元件是按照正常的電流方向設計的，如果電流反向，可能會導致二極管擊穿等故障，從而影響光伏組件的性能甚至損壞組件。同時，對于逆變器來說，錯誤的極性輸入也可能會導致內部電路的故障，影響其將直流電轉換為交流電的功能。

三、紅黑兩色在光伏直流線纜視覺識別上的區別

從視覺識別方面來看，紅色和黑色是兩種對比度較高的顏色。在光伏電站的布線和設備連接中，這種高對比度有助于在各種環境條件下快速識別線纜的極性。無論是在室內的光伏設備間，還是在戶外的光伏陣列中，紅色和黑色線纜都能夠較為容易地被區分開來。在一些大規模的光伏電站中，可能會有大量的線纜密集分布，紅色和黑色的區分能夠讓安裝和維護人員在眾多線纜中迅速定位到正極和負極線纜，提高工作效率。而且，在不同的光照條件下，紅色和黑色都具有較好的辨識度。例如，在強光照射下，紅色依然能夠較為醒目地顯示出其與黑色的區別；在弱光或者陰影環境中，黑色線纜的暗色與紅色線纜的亮色也能夠形成鮮明對比。這與其他一些顏色組合相比，具有明顯的優勢。如果采用顏色相近的線纜，例如淺灰色和深灰色來表示正極和負極，在視覺識別上就會非常困難，容易造成混淆，從而增加接線錯誤的風險。
